Chapter7 Transmission Media

Transmission media

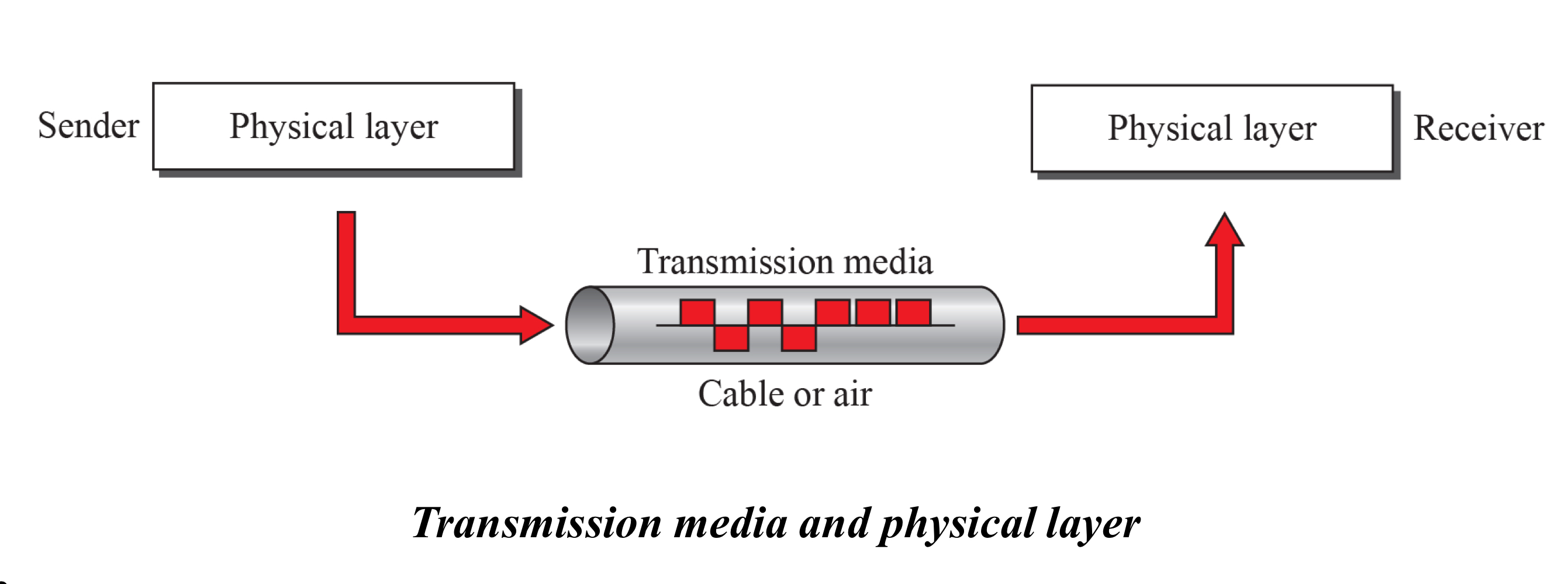

Transmission media는 physical layer 밑에 위치해 있고 physical layer에 의해 control 된다. 따라서 우리는 transmission media는 layer zero에 속해 있다고 할 수 있다.

Transmission media는 Guided(wired), Unguided(wireless)로 나누어진다.

---

Guided Media

Guided Media는 twisted-pair cable, coaxial cable 그리고 fiber-optic cable로 이루어져 있다.

wired 하기 때문에 당연히 physical limits가 존재한다.



Twisted-Pair Cable

Twisted-Pair Cable은 구리와 같은 conductors를 플라스틱 절연체로 감싸고 서로 꼬아 놓은 것이다.

단순히 전선들을 꼬아놓는 방법으로 electromagnetic compatibilty(전자 환경 적합성)을 향상할 수 있는데, 옆에 있는 전선에서 나오는 전자기 방사선(electromagnetic radiation)을 줄여주기 때문이다.

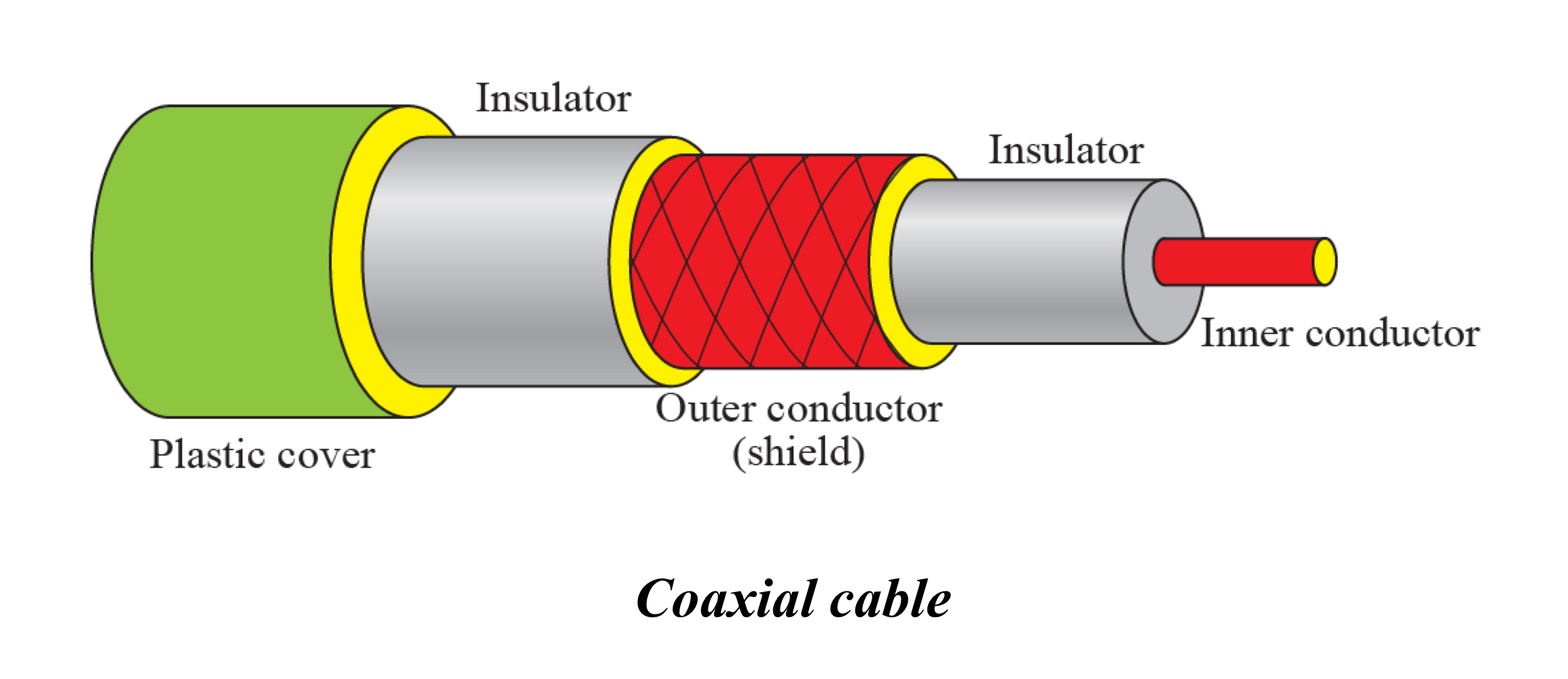

Coaxial Cable

Coaxial Cable는 보통 Twisted-Pair Cable보다 높은 frequency를 가진 신호를 옮긴다. Coaxial Cable은 한 가지 center core conductor로 이루어져 있다.

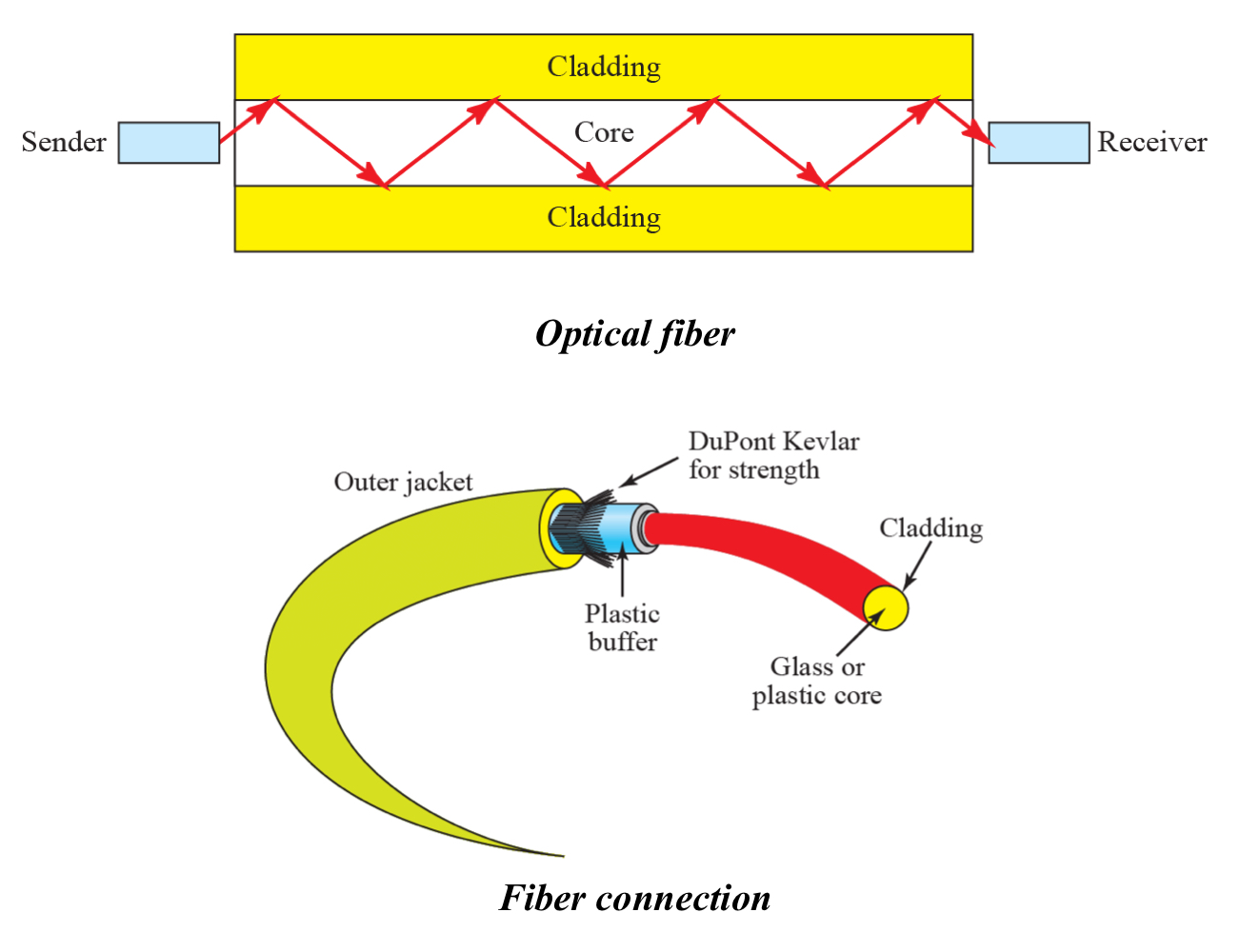

Fiber-Optic Cable

Fiber-Optic Cable은 주로 유리나 플라스틱으로 만들어지는데 깨지기 쉽기 때문에 보통 땅 밑에 매장하여 설치한다. 빛은 frequency가 높아 직선 성질이 강하기 때문에 single uniform substance를 통과할 때 직선으로 움직인다.

만약 빛이 다른 substance로 진입한다면, 빛은 direction을 바꾼다.

---

Unguided Media

Unguided Media는 wireless communication이라고 불리며 physical conductor가 필요 없다. 신호들은 일방적으로 아무 데나 뿌려지게 되고 누구나 이 신호를 받을 수 있게 된다.

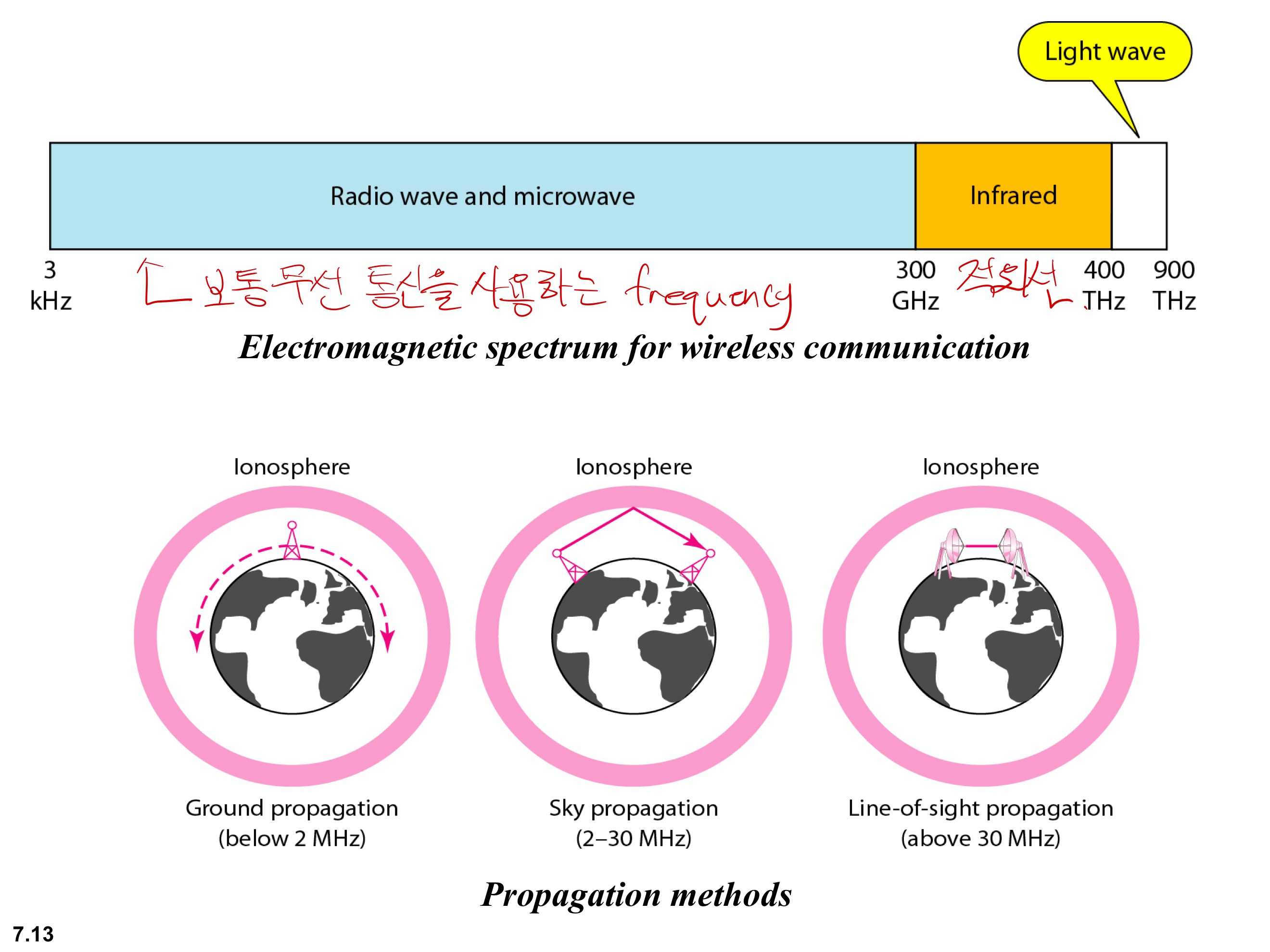

보통 우리는 3kHz에서 300 GHz 정도의 주파수를 사용한다. 전파는 Ionosphere(이온층)에 부딪히면 지면으로 되돌아오게 된다.



Radio Waves

Radio Waves와 Microwaves를 명확하게 나누는 기준은 없지만 보통 3kHz~1 GHz를 radio wave라고 하고 1 GHz~300 GHz를 microwave라고 한다. 하지만 주파수 보다도 behavior of waves가 구분을 하는데 더 명확한 기준이 된다.



Microwaves

Microwave들은 unidirectional(단일 방향성) 하다. 따라서 원하는 위치에 정확히 전파를 쏠 수 있고, 안테나들 끼리 서로 다른 정보를 받지 않게 된다.



Infrared

Infrared wave(적외선)은 주파수가 300GHz~400THz사이의 전파를 말한다. 보통 짧은 거리 통신을 할 때 사용되게 되는데, 직진성이 강해질수록 벽을 통과 못하는 성질을 이용하여 리모컨 등에 사용되게 된다.
