Chap4(Digital Transmission)

DIGITAL-TO-DIGITAL CONVERSION

analog 뿐만 아니라 digital신호도 digital신호로 바뀐다.

line coding, block coding, scrambling 이렇게 3가지로 나뉜다. line coding은 필수적이며 block coding과 scrambling은 있어도 되고 없어도 된다.

---

Line coding

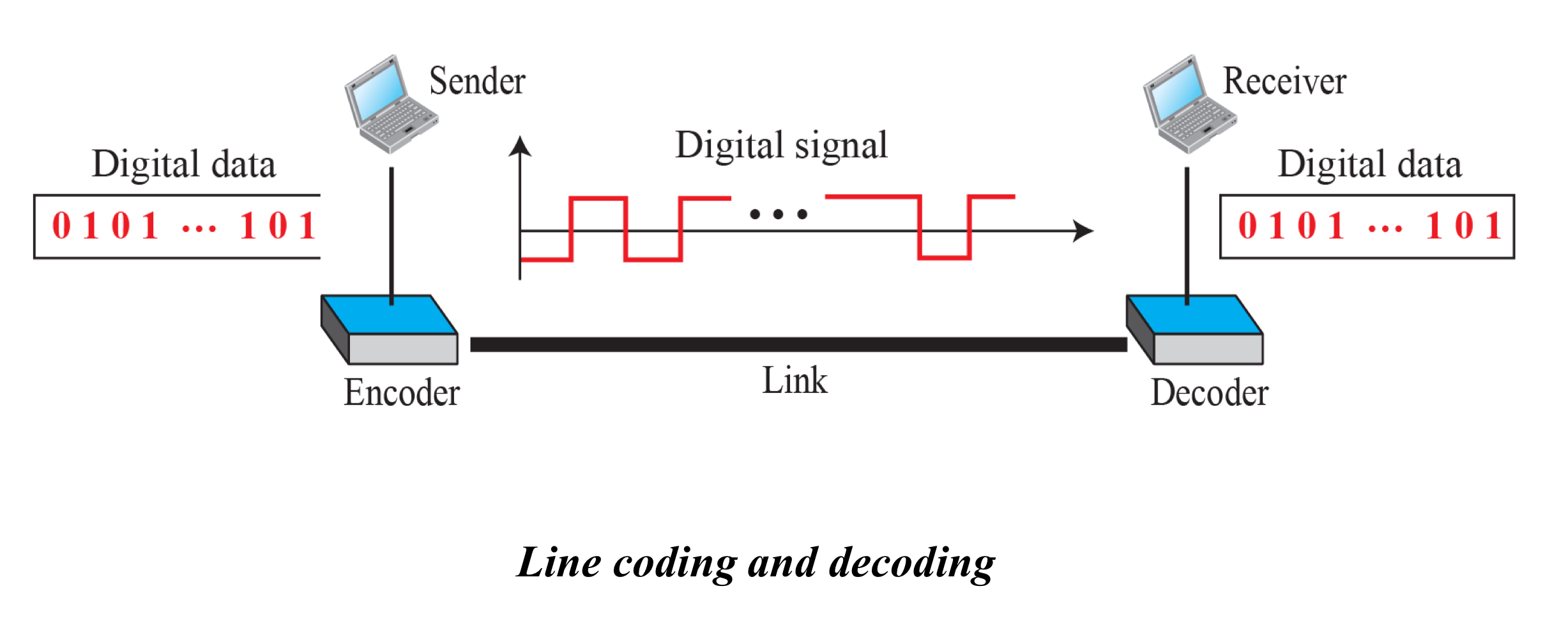

line coding은 위에서 말한 것 처럼 Digital신호를 Digital신호로 바꿔주는 것을 말한다. text,numbers,graphical images 등등으로 저장된 code를 전송하기 위해 convert해주는 것이다.

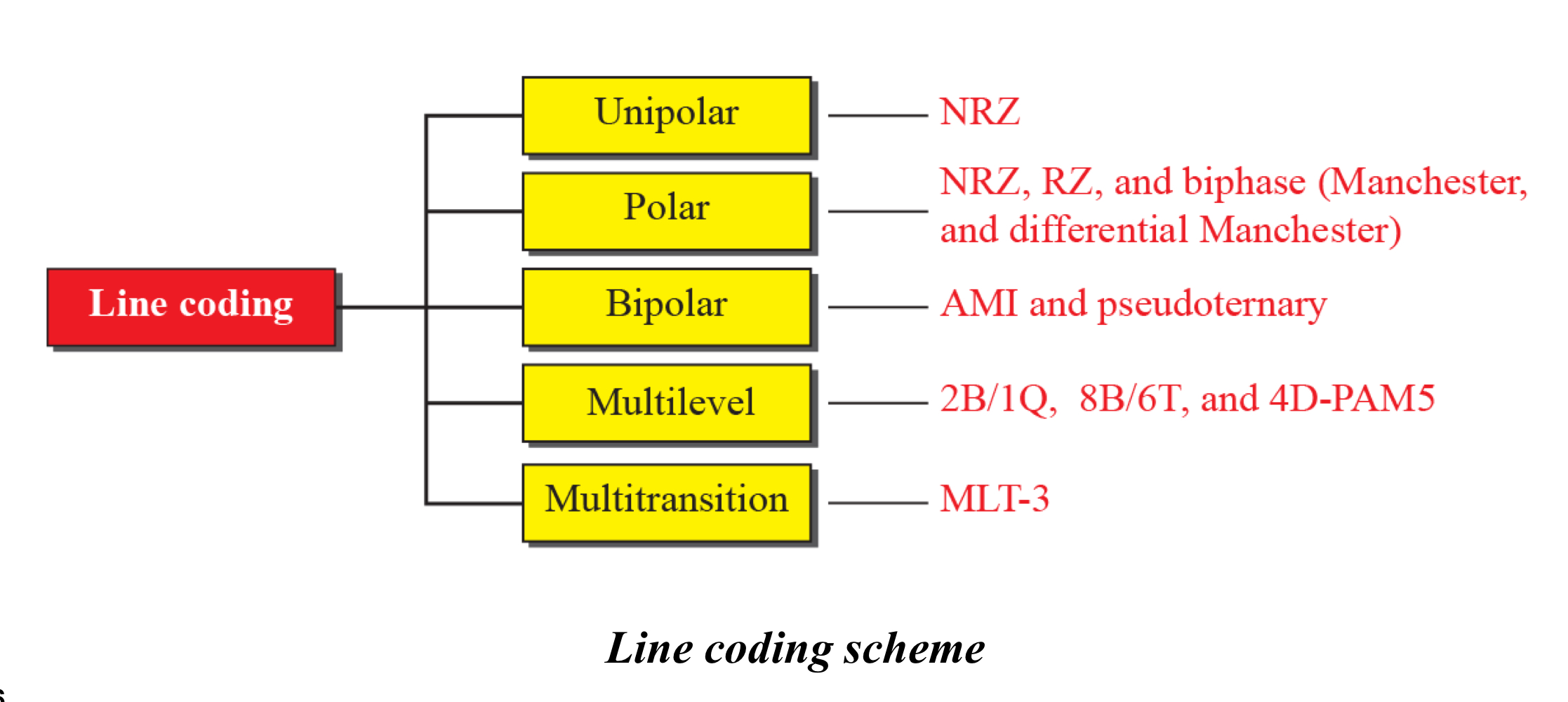

위 이미지는 대충보고 넘어가도 된다.

---

Block coding

Block coding은 line coding의 performance를 향상시키기 위해 사용된다.

Decoding 할 때 일어난다.

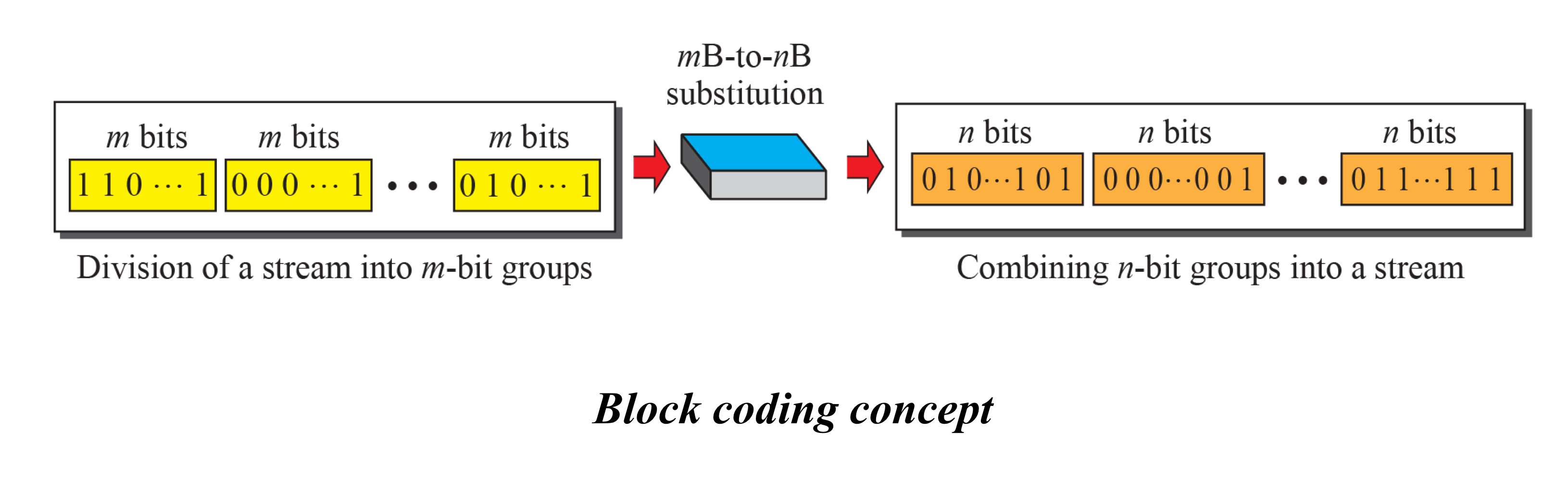

Block coding을 하면 m bit는 n bit로 늘어나게 된다.

---

Scrambling

line과 block coding에 scrambling을 넣기 위해 바꾼다.

Block coding과 다르게 Encoding할 때 일어난다.

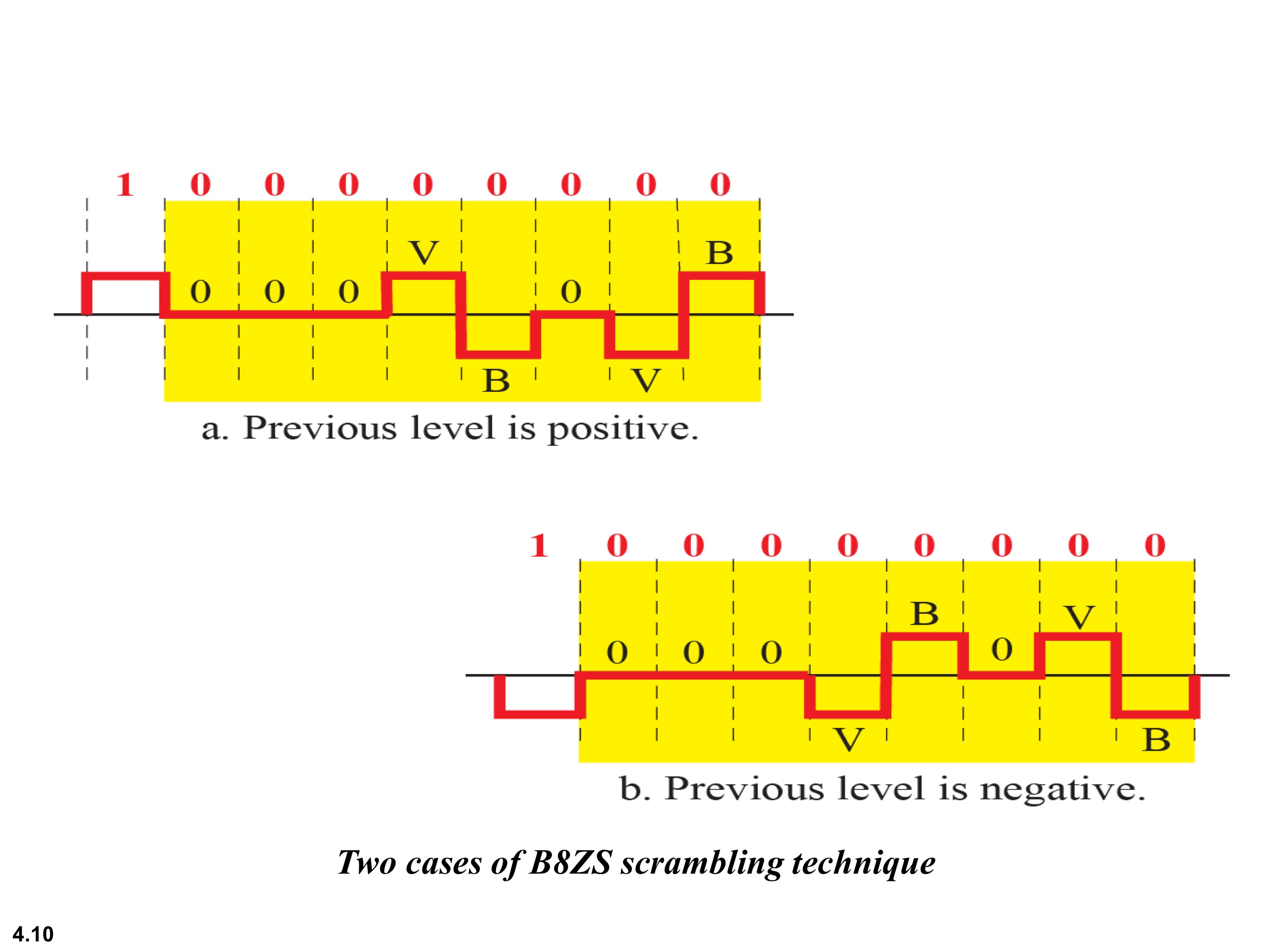

B8ZS 그리고 HDB3 방식으로 나뉜다.

---

Pulse Code Modulation(PCM)

analog signal을 digital data로 바꿔준다.

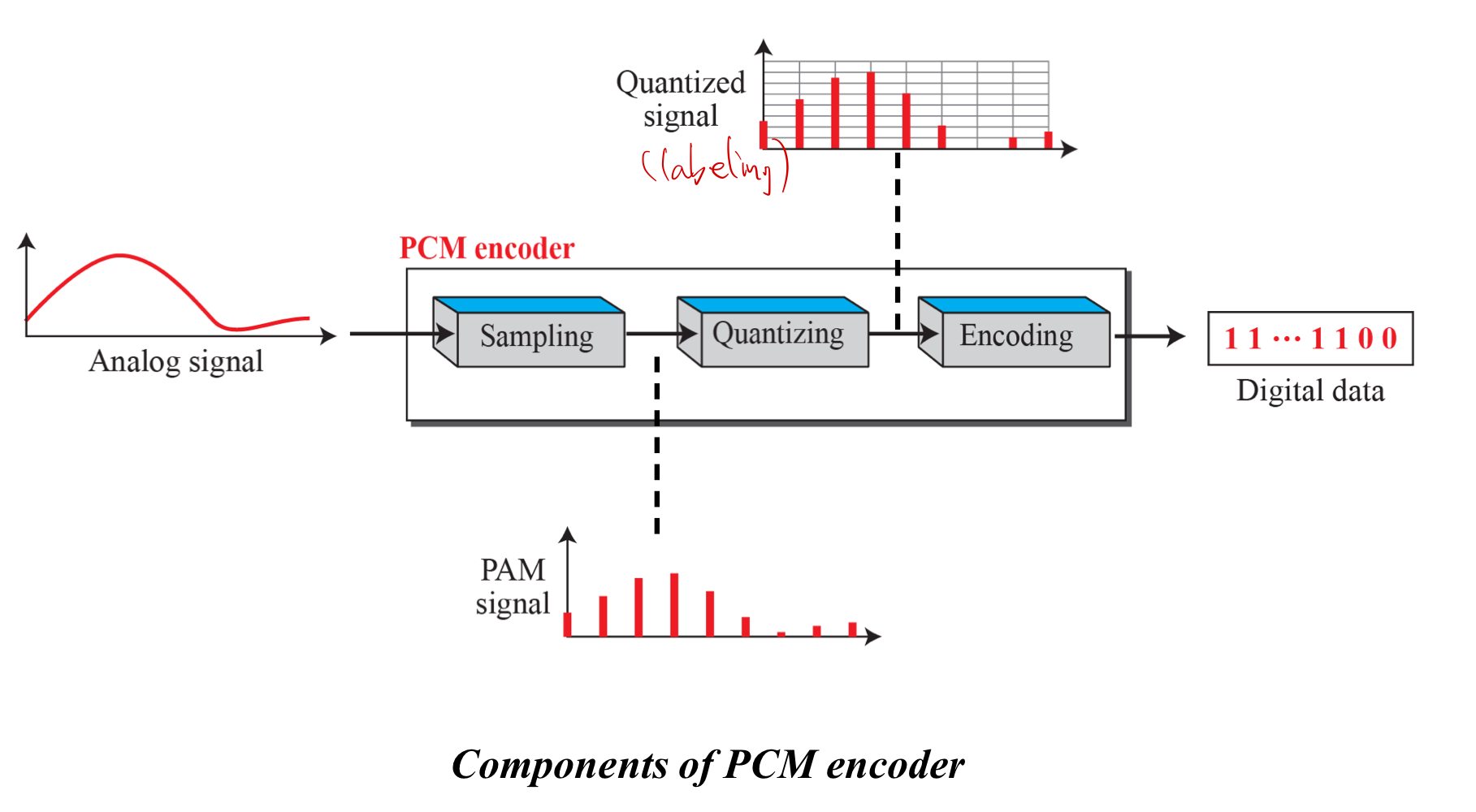

PCM에는 Samlping, Quantizing, Encoding 이렇게 3가지 과정이 있다.

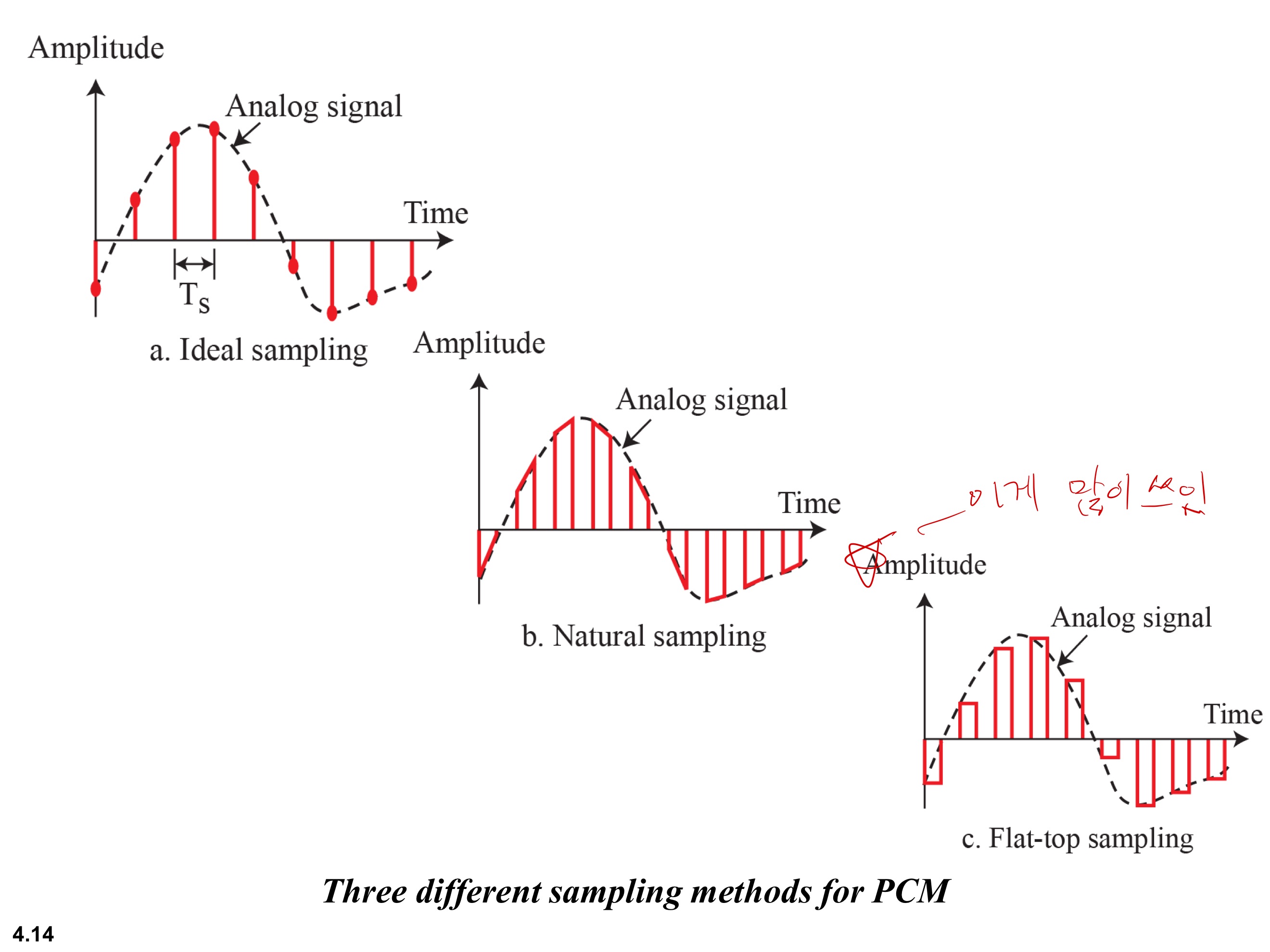

3가지 종류의 PCM인데 대표적인 것이 Flat-top sampling이다.

---

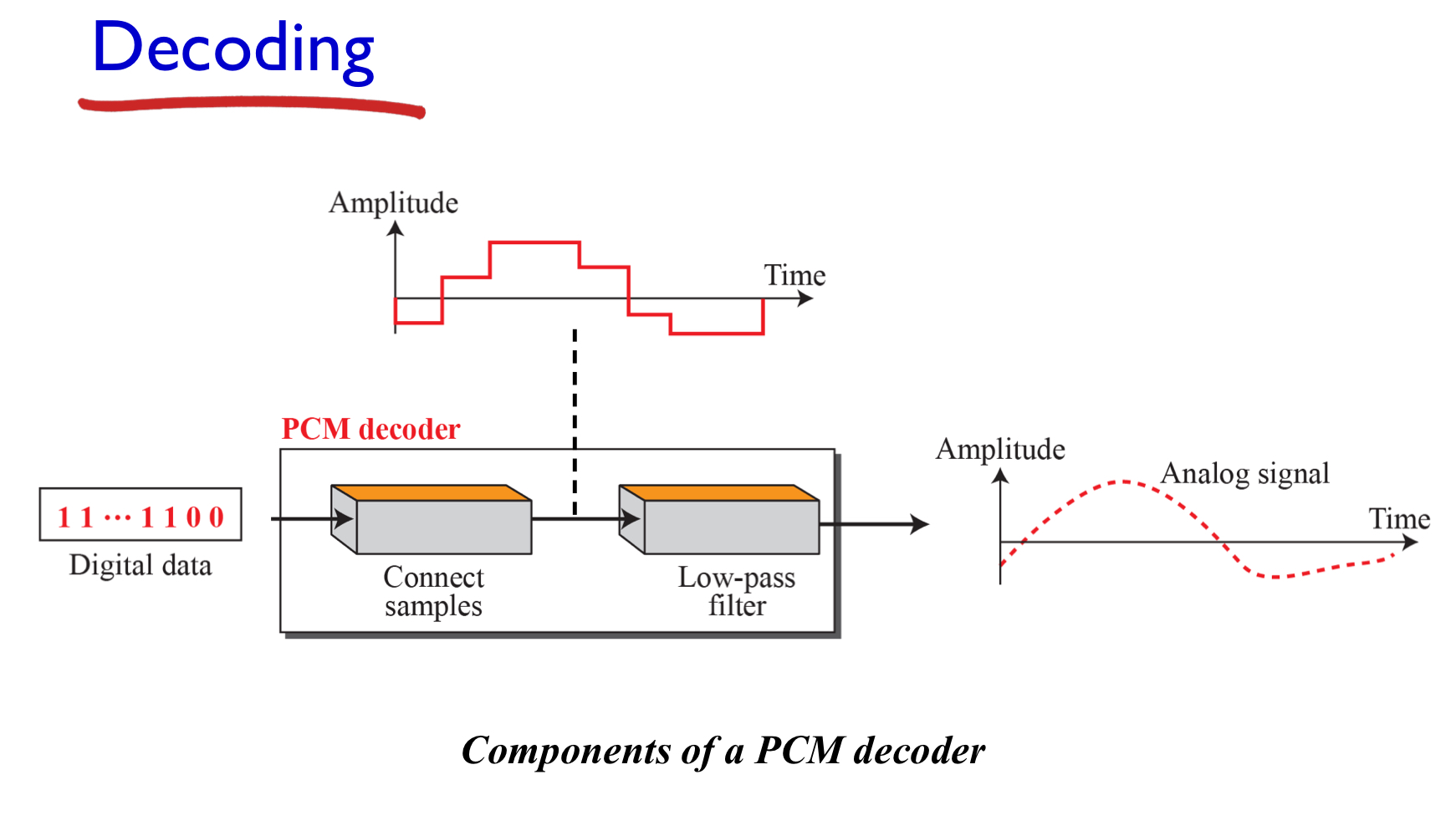

Encoding & Decoding

encoding이란 characters,symbols,alphabets 등을 특정한 format으로 바꿔주는 것이다.

encoding 예시

---

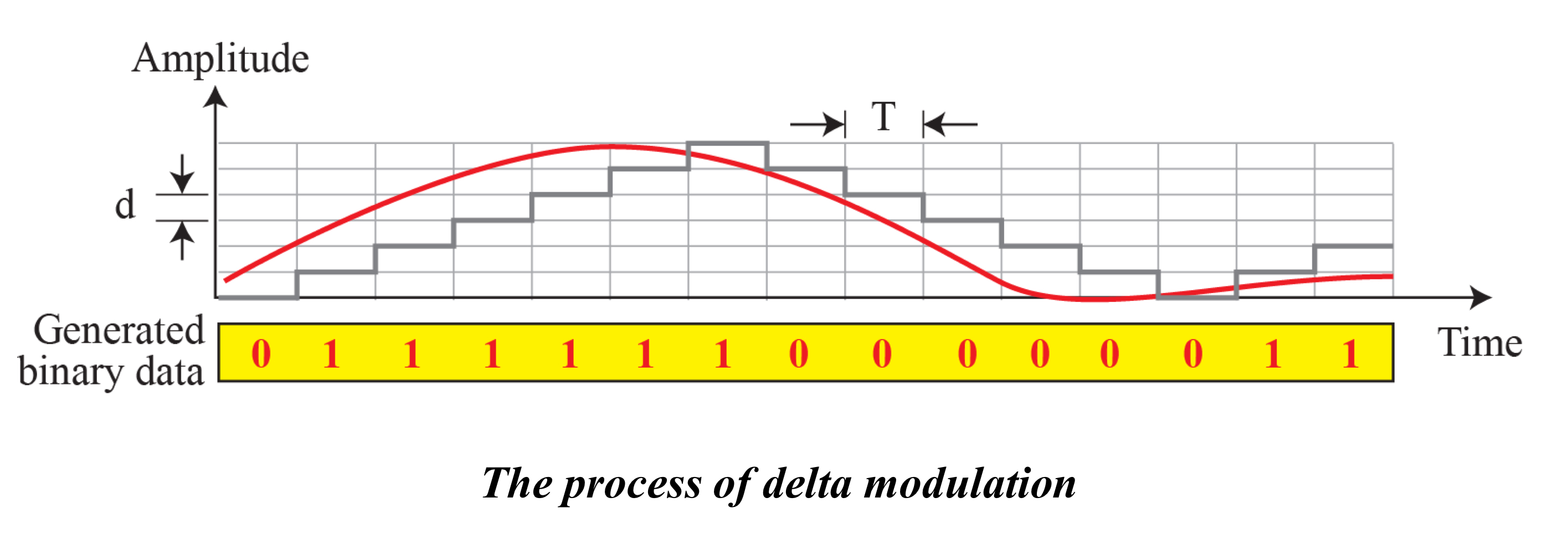

Delta Modulation(DM)

PCM은 정교하긴 하지만 매우 복잡하고 비싸다. 따라서 이를 대체 하는 것이 Delta Modulation인데 DM은 그저 이전 데이터와의 차이를 이용하여 analog signal을 digital signal로 바꿔준다.

---

Parallel Transmission

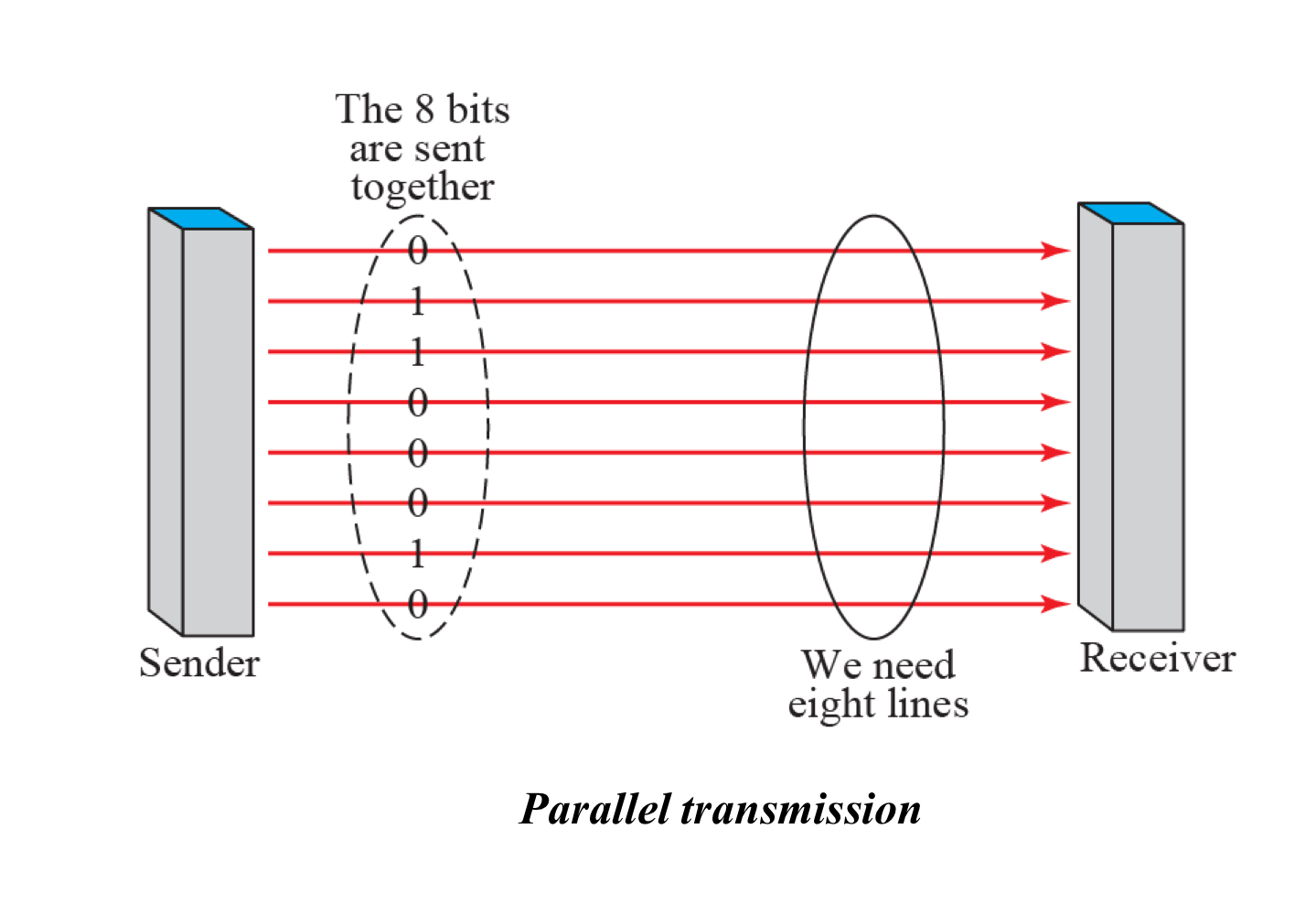

8bit를 parallel transmission하는 예시

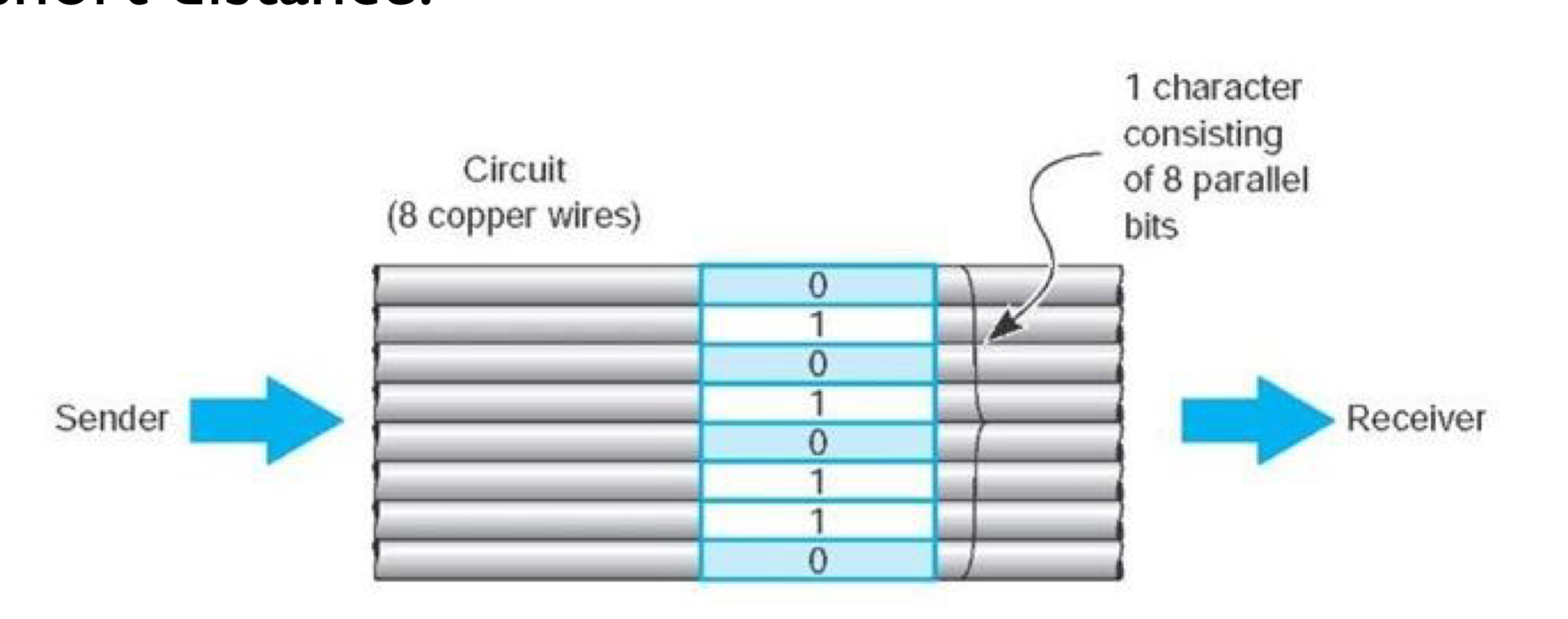

Paralled Transmission은 각각 bit를 병렬적으로 연결하여 전송하는 것이다. 매우 빠르며 비싸기 때문에 가까운 거리에서만 이용된다.

---

Serial Transmission

serial transmission은 여러개의 bit를 한줄로 보내는 것이다. 인터넷이 대표적이다.

serial transmission 방식에는 asynchronous, synchronous,isochronous가 있다.

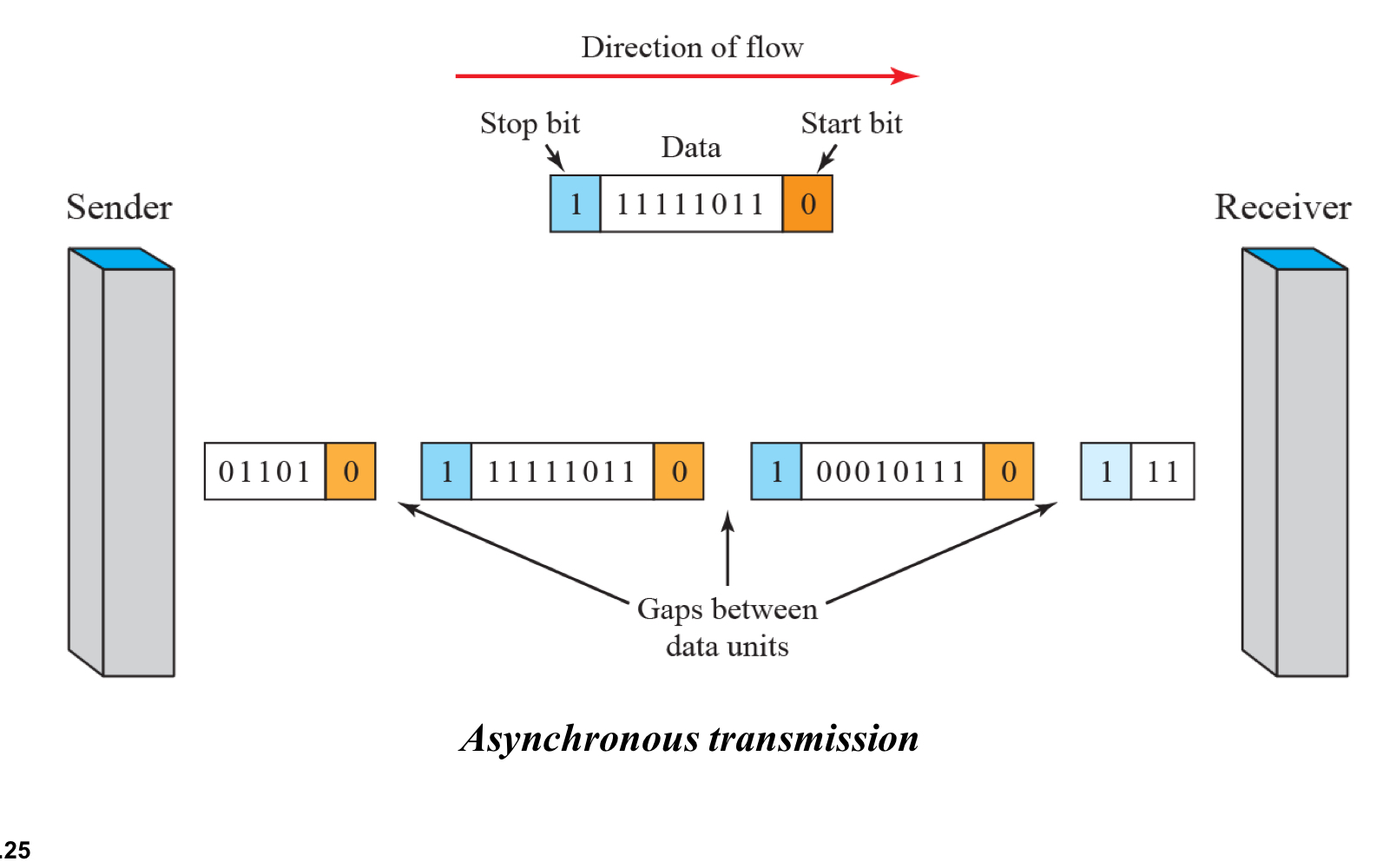

asynchronous transmission의 대표적인 예시로 키보드가 있는데 각각의 입력이 연관성이 없어도 되기 때문에 서로 묶지 않고 따로 따로 즉, asynchronous하게 보낸다.

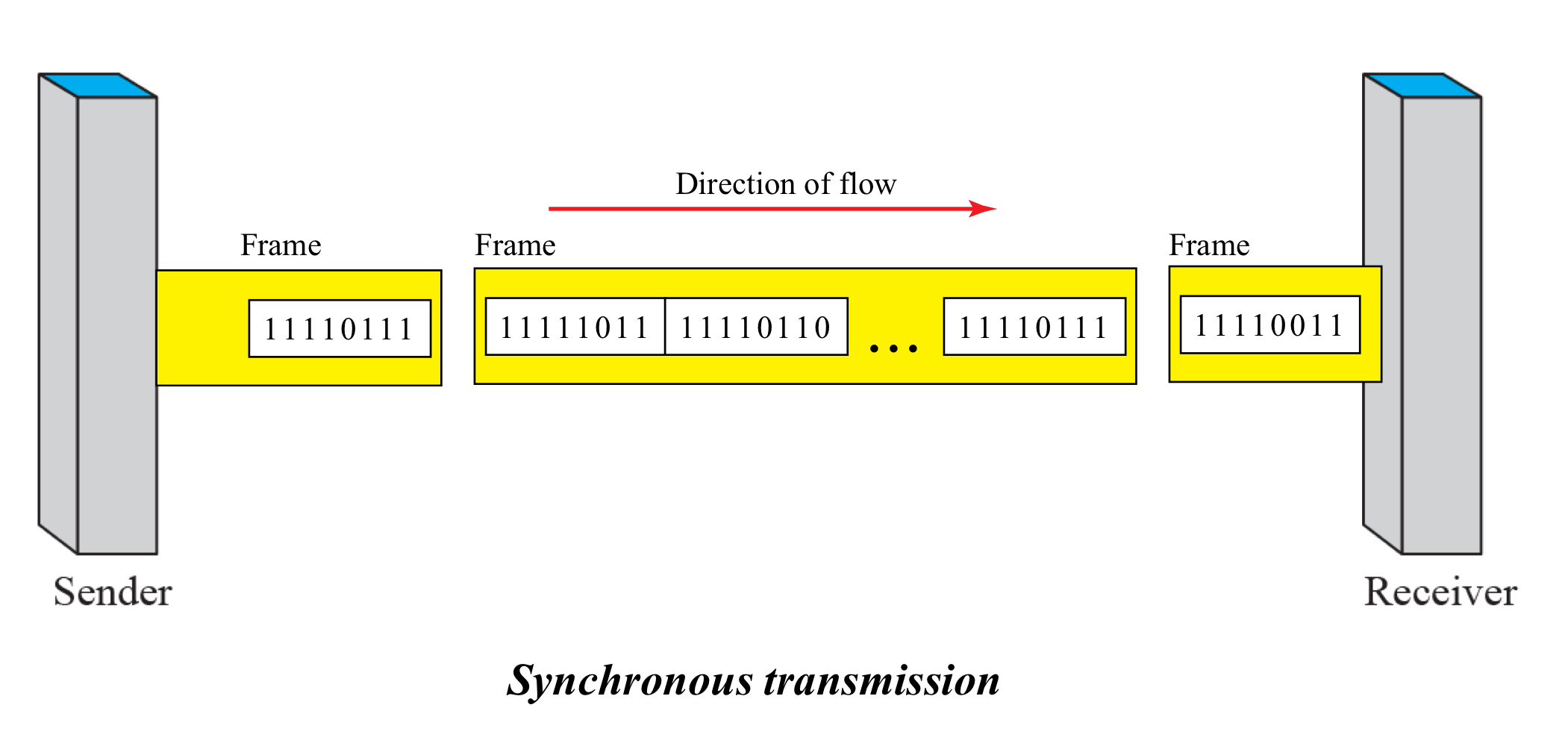

synchronous transmission은 여러개의 데이터를 하나로 묶어서 전송한다. 여기서 데이터들의 싱크가 맞아야 하므로 clock을 꼭 맞춰줘야 한다.



Isochronous mode는 쉽게 jitter를 피하기 위해 만들어졌다고 생각하면 된다.(등시하는 : 시간을 중요하게 여기는)
