Chapter 2 : Reduction to Relation Schemas

Reduction to Relation Schemas



ER model을 만들었다면 Relation Schema로 표현 할 줄 알아야 한다.

각각의 entity set과 relationship set은 unique schema가 있다.

각각의 schema는 unique name으로 이루어진 column들을 가지고 있다.



---



Representing Entity Sets



Strong entity set은 속성이 변하지 않고 schema가 된다.

Weak entity set은 identifying strong entity set의 primary key를 포함하여 schema가 된다.



※예시



Strong entity set : course(course_id,title,credits)

Weak entity set : section(course_id,sec_id,semester,year)



---



Representation of Entity Sets with Composite Attributes

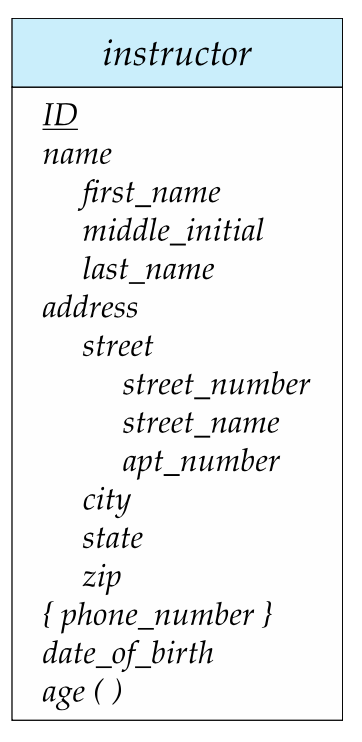

Composite attribute를 schema로 나타낼 때는 앞에 '부모 속성_'을 붙여서 나타낸다.

하지만 중복이 일어나지 않는다면 그냥 써도 괜찮다.



※예시

Instructor(ID,first_name,middle_initial,last_name,street_number,street_name,apt_number,city,state,zip,date_of_birth)



---

Representation of Entity Sets with Multivalued Attributes



Multivalued Attribute는 Entity에 포함되는 것이 아니라 Entity의 primary key를 가진 새로운 schema로 표현하게 된다.



※예시

inst_phone=(ID,phone_number)



Entity에 속성이 multivalued attribute 밖에 없는 경우는 어떻게 할까?



time slot (time slot id, day, start time, endtime) 으로 나타내면 된다.

time slot id로 충분히 primary key가 될 수 있지만 왜 day와 start time까지 들어가는지는 모르겠다.. 아는 사람??



---



Representing Relationship Sets

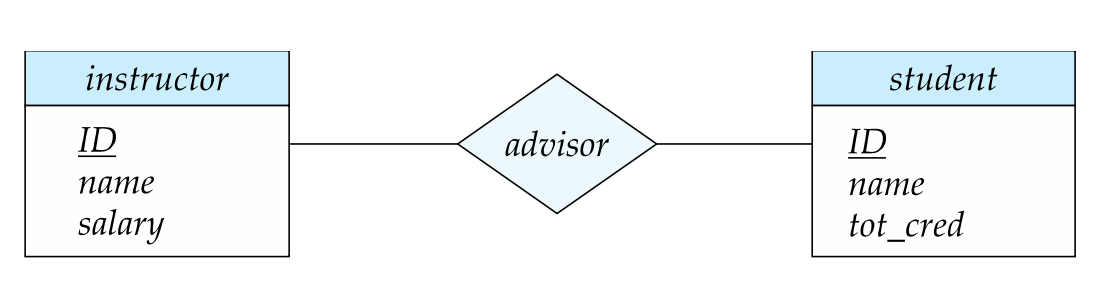

Many-to-many relationship일 경우 두 entity의 pirmary key와 relation set의 속성을 합쳐서 만든다.

advisor=(s_id,i_id)



---



Redundancy of Schemas

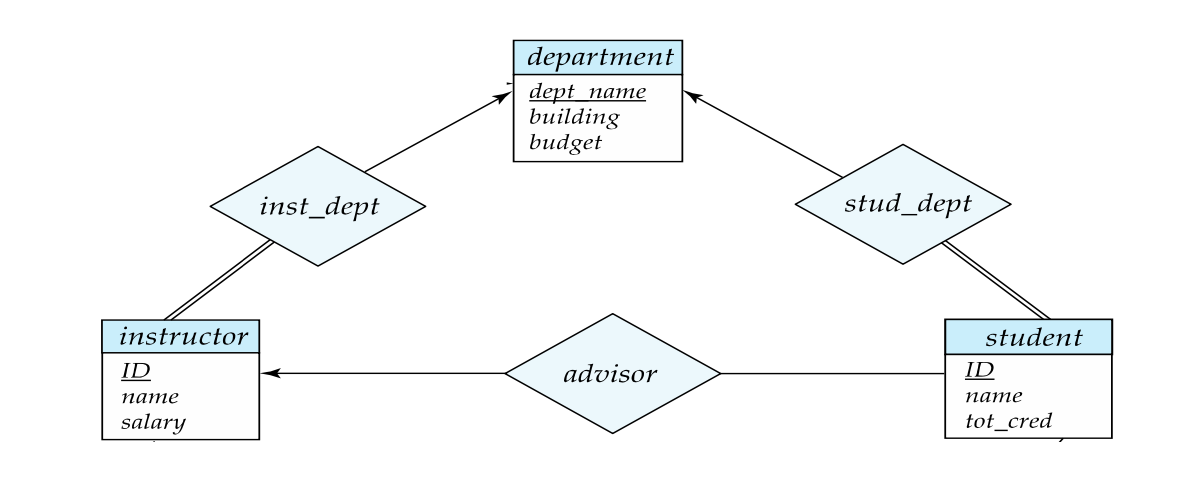

Many-to-one relationship에서 many가 total일 경우 one의 primary key를 many에 추가해주면 된다.

total이 아닐 경우 null이 extra attribute로 들어가게 된다.



※예시

instructor(ID, name, salary, dept_name)

student(ID, name, tot_cred, dept_name)



One-to-one일 경우 한 쪽이 many 역할을 해주면 된다.(양쪽 다 다른 쪽의 pirmary key가 추가 될 수 있음)



Many-to-one에 total이어도 weak set entity와 identifying relationship 이라면 이미 weak set entity를 표현하는데 strong set entity의 primary key를 포함한다.
